體育建筑立面照明設計原則應突出體育建筑的功能特點，并考慮建筑主體占地廣、體型龐大等特征，結合建筑物表面色彩，利用光的不同顏色，合理選擇相適宜的視點，使其與建筑物及周邊的廣場、商業等文化環境相協調。立面照明燈具應和建筑立面的墻、柱、檐、窗、墻角或屋頂部分的建筑構件相結合，充分考慮光的投射方向、燈具安裝位置對建筑物和整體藝術效果的影響。
　　下面以某體育場的立面照明設計為例，詳細闡述體育類建筑立面照明的幾種表現形式(見圖1)。

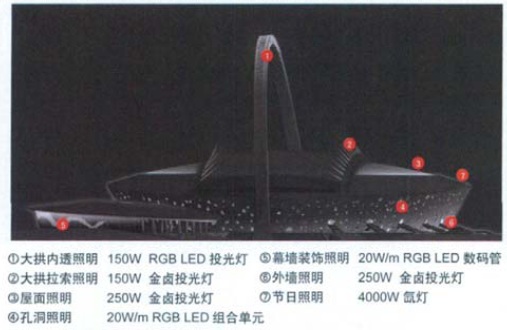

圖1 某體育場里面照明燈具設置示意圖

一、泛光照明
　　泛光照明即利用投光裝置照射建筑物的外立面，以表現建筑物的外貌特征。通常用于建筑物的主立面、側面和輪廓照明。
　　用于主立面照明特別是立面大部分平坦時，投光燈多選用中光束(照射角在30°～70°之間)或?qū)捁馐?照射角>70°)照明燈具;用于側面或輪廓照明時，投光燈多選用中光束或窄光束(照射角在10 °～30°之間)照明燈具，當為突出建筑立面某一特征時，可選用窄光束或超窄光束(照射角5°)照明燈具。
　　根據燈具外形不同，投光燈亦可分為圓形投光燈和方形投光燈兩種。
　　圓形投光燈一般光束角較小，具有強指向性，為對稱泛光。
　　方形投光燈一般光束角大，照射面積廣，為非對稱泛光。
　　選擇哪種投光燈應視不同空間，不同表達效果而定。
　　泛光燈光源目前常用的有金鹵燈、高壓鈉燈、LED燈，白熾燈和高壓汞燈因其光效低、能耗大較少使用。
　　
體育場建筑立面照明金鹵燈投光燈QDTGD-006(70W-1000W)

　　金鹵燈：即金屬鹵化物燈的簡稱。在汞和稀有金屬的鹵化物混合蒸氣中產生電弧放電發光的放電燈，它是在高壓汞燈基礎上添加各種金屬鹵化物制成的高效光源。充入燈管內的低氣壓金屬鹵化物決定燈的發光性能，不同金屬鹵化物燈可制成不同特性的光源。金鹵燈以其光效高、壽命長、顯色性好、價格相對便宜等優勢在室外照明中應用最為廣泛。

　　高壓鈉燈：是一種高壓鈉蒸汽放電燈泡，工作時發出金白色光，高壓鈉燈必須串聯與燈泡規格相應的鎮流器后方可使用。具有發光效率高、耗電少、壽命長、透霧能力強和不誘蟲等優點，但顯色性較差，常應用于對顯色性能要求不高的場所。


　　LED投光燈：LED是一種利用固體半導體芯片作為發光材料，在兩端加上正向電壓，引起光子發射產生可見光。LED投光燈多是由若干1W的LED組合而成。作為新型光源因其高效、節能、低能耗、可控性好，色彩豐富等特點在室外照明中得到廣泛應用。但因其需要配套的控制芯片，價格相對昂貴。

　　氙燈：是一種含有氙氣的大燈，又稱高強度放電式氣體燈。其工作原理是在石英燈管內填充高壓惰性氣體——氙氣，取代傳統的燈絲。在兩段電極上有水銀和碳素化合物，通過 2.3萬V高壓電流刺激氙氣發光，在兩極間形成完美的白色電弧，發出的光接近太陽光。氙燈因其亮度高、照射范圍遠、顯色性能好，接近于日光，啟動快、壽命長等特點多用于大功率探照燈。在該體育場立面照明設計中正是利用了他的這一特點，在體育場屋頂外緣處架設若干套氙燈，通過其打出的白色光束，來烘托節日氣氛，這應該算是一種特殊形式的泛光照明。

　　在泛光照明設計中，應合理選擇不同的燈具和光源，利用光源的色溫和燈具不同的投射角度，巧妙利用光色變化，以體現建筑物特有的風格和特色。如圖1中③和⑥處所示，在屋面和體育場四周的底部設置金鹵投光燈，重點突出體育建筑的恢弘效果，并使其輪廓、邊角清晰，保證體育場建筑的完整性。另外投光燈的照射使建筑物亮度與周圍環境明顯區別，在光色選擇上形成與周圍環境的色對比，同時又保證了與周邊整體環境的協調性。

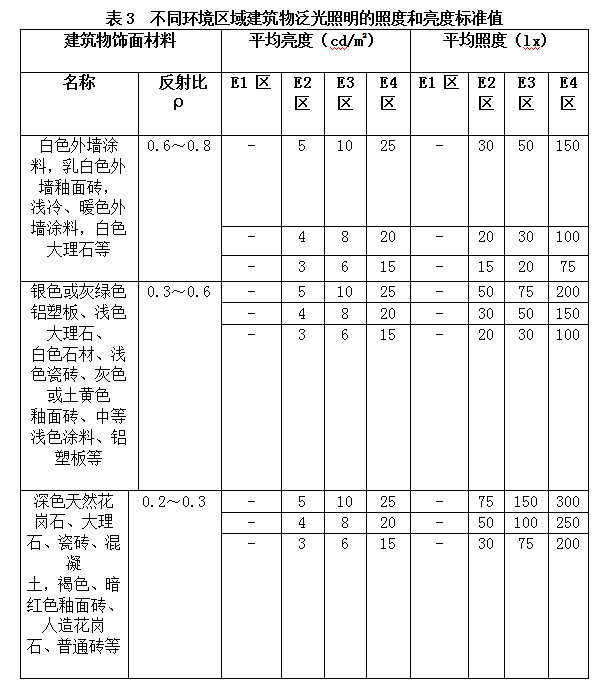

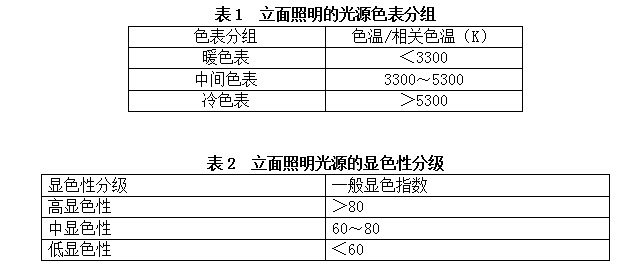

　　表1～表3為立面照明的光源色表分組和顯色性分級以及不同環境區域建筑物泛光照明照度和亮度標準值。設計者可根據不同的表達效果選擇不同顯色指數和色溫的光源，并根據周圍環境確定照度和亮度，以確保與周圍環境的一致性。



燈具安裝時應盡量選擇隱蔽燈具等照明設施，但應同時兼顧照明燈具日后的維護、保養。當照明設施無法隱蔽安裝時，應使其形狀、尺度和顏色與環境相協調，已達到效果上的統一，值得注意的是建筑物的入口不宜采用泛光燈直接照射。當建筑外墻采用玻璃幕墻或選用反射比低于0.2的表面材料時，也不應選用泛光照明。


二、內透光照明

　　利用建筑物的孔、洞、窗將建筑物內的光線向建筑物外透射的照明方式。這也是在體育建筑的立面景觀照明設計中常用的一種表現手法，特別適用于建筑外墻采用玻璃幕墻和外立面透光面積較大或選用被照面反射比低于0.2的表面材料時。
　　內透光照明常用光源為熒光燈和LED燈。
　　LED燈可通過不同顏色的透過片，發射出不同顏色的光，色彩豐富且多變。

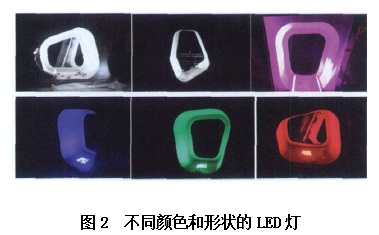

　　如圖2所示，該體育場即巧妙利用建筑外墻上的不規則孔洞，利用LED光源變化，通過內透光的設計手法使整個建筑充滿靈動活潑的氣息。避免因體育建筑體積的過于龐大而給人帶來視覺上的壓迫感。


此處燈具選用LED模組單元，其體積小、便于隱藏安裝，且可根據不同尺寸的孔洞調整燈具的長短。 　　另外由于該體育場設有一個斜拉大拱，大拱表面選擇的是一種透光性能較好的建筑材料。為了能充分表現她的完整性及宏大的特點，在大拱內同樣采用了內透光照明的手法，設置若干套150W REG LED投光燈，使大拱在夜間變成一個半圓形的自發光體。如圖1中①和④處所示。在這里選用LED燈，即充分利用LED燈可通過內部的控制芯片改變顏色的特點，根據不同時間及場景的設定，變換色彩，使大拱與下面幕墻上的孔洞通過不同燈光色彩的變化遙相呼應，使整個建筑變得鮮活、生動。

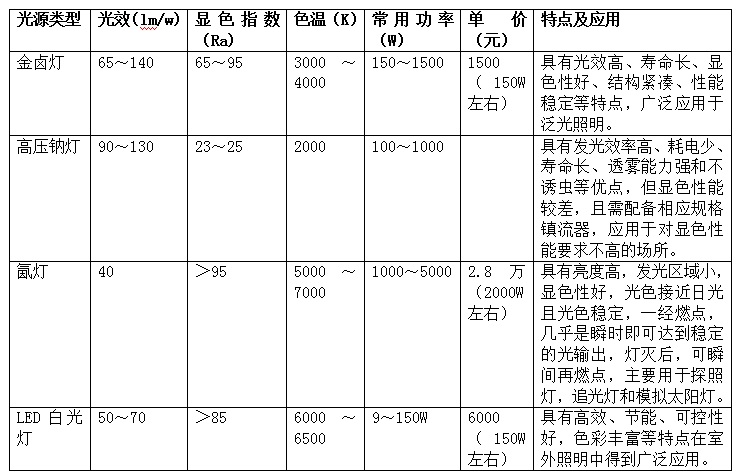

光源類型光效(lm/w)顯色指數(Ra)色溫(K)常用功率(W)單價(元)特點及應用
　　金鹵燈65～14065～953000～4000150～15001500(150W左右)具有光效高、壽命長、顯色性好、結構緊湊、性能穩定等特點，廣泛應用于泛光照明。
　　高壓鈉燈90～13023～252000100～1000 具有發光效率高、耗電少、壽命長、透霧能力強和不誘蟲等優點，但顯色性能較差，且需配備相應規格鎮流器，應用于對顯色性能要求不高的場所。
　　氤燈40>955000～70001000～50002.8萬(2000W左右)具有亮度高，發光區域小，顯色性好，光色接近日光且光色穩定，一經燃點，幾乎是瞬時即可達到穩定的光輸出，燈滅后，可瞬間再燃點，主要用于探照燈，追光燈和模擬太陽燈。
　　LED白光燈50～70>856000～65009～150W6000(150W左右)具有高效、節能、可控性好，色彩豐富等特點在室外照明中得到廣泛應用。

三、重點照明
　　重點照明是為提高特定區域或目標的照度，使其比周圍區域亮的照明。其目的是重點突出建筑物上某一局部的特寫如雕塑、小品等，重點照明的光影特征、亮度和光色等應與建筑整體協調統一。
　　在該體育場夜景照明設計中也同樣運用了此種表現手法，如圖1中②處所示。在每一個拉索下均設置了150W的金鹵投光燈，使大拱和下面的體育場在夜間照明中形成一個整體。

四、動態照明
　　通過對照明裝置光輸出的控制形成場景明、暗或色彩以及文字等變化的照明方式。動態照明的表現形式有很多，如通過LED數碼管或LED像素屏組成動態圖案，輸出影像及文字，創造一個光影結合的動態照明效果。
     RGB LED數碼管可以實現多種效果的變化，達到一個很好的顯示效果。他是通過較高端的控制形式，控制一些功能較為單一的管子，在建筑幕墻上組成可變化的照明圖案，起到幕墻的裝飾作用，以米為一個計量單位。LED像素屏則是由方形像素磚或由若干LED像素管(也是一種數碼管)拼接而成的屏幕，結合LED全彩視頻控制系統，實現花樣，文字，視頻等全彩變幻，通常以m 2為計量單位。特點是透光性好、色彩飽滿、表現力豐富，是一種高級裝飾燈具，價格相對昂貴，常應用在動態照明中。圖1所示⑤處即是利用LED數碼管和LED像素屏的特點設計的動態照明。

五、輪廓照明
　　利用燈光直接勾畫建筑物和構筑物等被照對象輪廓的照明方式。適用于具有豐富輪廓特征的建筑物，由于體育建筑的體積龐大，且外輪廓多以圓形為主，沒有特別復雜多變的輪廓，因此此種照明方式并不適用于對整個建筑的輪廓進行勾勒，但可應用于為重點突出的某一局部構筑物的輪廓描述。
　　上述幾種照明方式在立面照明設計中可全部應用，也可選擇其中幾種方式，關鍵要保證能夠清晰表述建筑物的特征和所要表現的照明效果。
